Сенсорный кабель SCF

сенсорный кабель SCF

Чувствительный элемент  SCF предназначен для определения присутствия воды или любой неагрессивной токопроводящей жидкости.

Вариант сенсорного кабеля модификации “конструктор”

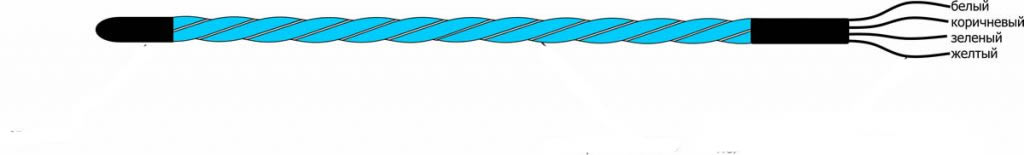

SCF-XX (длина) – чувствительный элемент с одной стороны имеет промаркированные выводы для подключения к остальным кабелям системы, со второй стороны имеет заглушку для правильного функционирования системы.

  • Долговечность
  • Простота очистки
  • Быстрая сушка
  • Способен противостоять повреждению большинства загрязняющих веществ
  • Высокая гибкость
  • Быстрый, оперативный монтаж
  • Возможность расширения системы протечек
  • Длина от 1 до 200 метров

Работает совместно с модулем LDM5.0

  • Материал основы: кабельный ПВХ
  • Электроды датчика изготовлены из нержавеющей стали марки 12Х18Н10Т
  • диаметр чувствительного элемента – 5,5мм
  • Температура эксплуатации -10…+70 С
  • Длина чувствительного элемента может быть любой от 1 до 200 метров

Возможные схемы подключения сенсорного кабеля к модулю управления LDM5.0

ВНИМАНИЕ! При подключении сенсорного кабеля к блоку управления LDM5.0 суммарная допустимая длину подключаемых кабелей (сенсорного и соединительного) не должна превышать 200 метров.

Схема подключения сенсорного кабеля “веером”

Схема подключеия сенсорного кабеля протечки SC веером

Подключение сенсорного кабеля конфигураций “Конструктор” для прохождения “мертвых” зон соединительным кабелем.

сенсорный кабель протечки конструктор схема

Т-ответвления кабеля защиты от протечек

Ответвления кабеля защиты от протечек

Калькулятор расчета требуемой длины сенсорного кабеля протечки

В зависимости от области применения существует несколько возможных способов укладки сенсорного кабеля:

  • по периметру помещения. Подходит для большинства применений для предотвращения протечек в зоне установки. Сенсорный кабель рекомендуется укладывать на небольшом расстоянии от стен. Такая установка типична для защиты кухонных помещений, жилых помещений, ванных комнат, лифтовых шахт, технических помещений, подвалов и т.д.
Установка сенсорного кабеля протечки по периметру помещения
  • в виде “змейки” или “спирали”. В данном случае датчики протечки устанавливаются под фальшполом серверных, ЦОД, мест, где установлено дорогостоящее оборудование, музейные экспонаты, дорогая мебель, банковские ячейки и т.д. Таким образом обеспечивается интенсивная защита от протечки.
установка датчика протечки по спирали укладка сенсорного кабеля протечки змейкой
  • по периметру с огибанием. Такой способ укладки подходит, например, для помещений с установленными устройствами кондиционирования, телекоммуникациями.
установка датчика протечки для кондиционера и телекоммуникаций

Выбор типа крепежа зависит от монтируемой поверхности и задач.

Пример крепления сенсорного кабеля датчика протечки воды с помощью клипс со специальной самоклеящейся площадкой. Подходит для монтажа на любую гладкую поверхность, такую как кафель, металлическая поверхность.

крепление сенсорного кабеля протечки при помощи cgtwbfkmyjq gkjoflrb Универсальный вариант монтажа сенсорного кабеля датчика затопления с помощью клипс типа “серьга” для крепления на любую поверхность. крепление сенсорного кабеля протечки при помощи клипc Также возможно крепление кабеля на трубы при помощи хомутов.

Сенсорный кабель, защищающий от утечек является высокотехнологичным устройством, без применения которого не обходится современные инженерные сооружения. Это могут быть как частные домовладения, так в различные общественные здания. Основное предназначение сенсорных проводников заключается в определении присутствия различных неагрессивных токопроводящих жидкостей (воды). Необходимость в монтаже сенсорных кабелей для пола чаще всего присутствует в таких местах, как серверные комнаты, Центры обработки данных (ЦОД), ИТП, операционные помещения, архивы, музеи, фондовые хранилища, банковские ячейки и т.д.

Из-за уникальных технологических особенностей, сенсорные кабели для обнаружения утечек просты в обслуживании, долговечны и устойчивы к различным механическим воздействиям.. Их высокочувствительные электроды (чувствительные элементы) не подвержены электроэрозионным процессам, деформациям. Укладка сенсорного кабеля для пола может осуществляться несколькими способами. Например:

  • С небольшим отступом от стен по периметру помещения. Данный вариант укладки оптимален для ванных комнат, кухонь, лифтов, подвалов, поддонов и т.д.
  • «Змейкой» или «спиралью». Этот способ подразумевает монтаж датчиков протечки непосредственно под местами, где установлены различные ценные объекты и оборудование.
  • Вариант монтажа кабеля по периметру с огибанием отлично подходит для помещений, в которых расположены кондиционеры, телекоммуникации.
  • С помощью хомутов под трубами.
